퀵테크 시스템으로 벽을 쌓으려면 유리블럭을 시스템프로파일에 붙이기만 하면됩니다.
이 시스템을 사용하면 작은 조인트로 유리블럭 설치가 가능하므로 기존 시스템보다 조인트를 채우기가 더 쉽습니다.
벽마감은 모르타르 (수평면 및 곡면벽용) 또는 실리콘(수평면벽에만 해당)으로 수행 할 수 있습니다.
퀵테크시스템을 이용해 정사각형, 직사각형,엔드블록과 같은 베이직라인 형태를 조합 할 수 있습니다.
내부 조인트의 두께는 5mm이고 외부 수직조인트의 두께는 15mm입니다.
각 퀵테크 키트에는 베이직 라인의 유리블럭 25개로 1m² 벽을 만드는데 필요한 재료가 포함되어 있습니다.
퀵테크 시스템을 이용해 바닥과 천장을 연결하는 벽의 경우 높이 3.50m, 독립형벽 (바닥과 벽에 고정)의 경우
높이 2.20m x 길이 1.40m까지 시공 할 수 있습니다.
1개용 개방형 프레임
퀵테크 접착제 300ml 튜브 2개 – 8×96.5cm 프로파일 – 20x18cm 프로파일
블럭과 프로파일 간 1cm를 남겨 둡니다
튜브를 직경 3mm로 자릅니다.

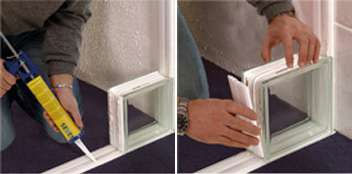

벽과 바닥의 각도가 90°인지 확인합니다. 수평 프로파일을 바닥에 붙입니다. 수직 프로파일을 벽에 붙입니다.
프로파일이 완전히 수직인지 확인하십시오.
각 유리 블럭에 필요한 양의 접착제만 사용하십시오.

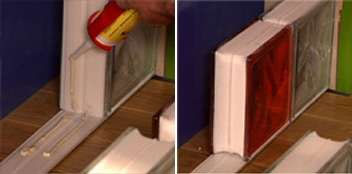

짧은 프로파일 중 하나를 한쪽에 붙입니다.
첫 번째 가로줄이 완성될 때까지 과정을 반복합니다.

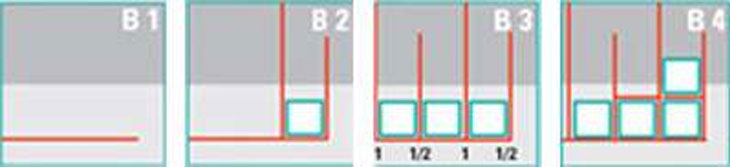

유리블럭의 각 가로줄 사이에 수평 프로파일을 배치합니다. 수평 프로파일을 하단 가로줄에 붙입니다.

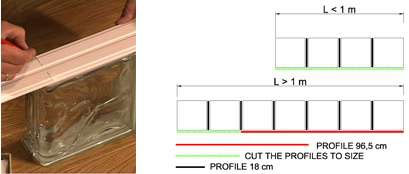

길이가 1m를 초과하는 경우 각 가로줄에서 프로파일 위치를 번갈아 가며 사용합니다.
필요한 높이에 도달할 때까지 과정을 반복합니다. 벽이 수직인지 주기적으로 확인하십시오.
프로파일을 크기에 맞게 자릅니다.
튜브를 직경 3mm로 자릅니다. 수평 프로파일을 바닥에 붙입니다.
1 X 96,5cm 및 1X0,5 cm – 균일한 하중 분포.
유리블럭을 접착제를 사용하여 서로 직접 접착해서는 안 되며, 접착제를 사용하는 경우 항상 블럭 사이에 짧은 프로파일을 사용합니다.
더 높은 높이에서는 접착 테이프를 이용해 길이 방향과 폭 방향으로 고정합니다.
긴 금속 브래킷을 접착 테이프로 번갈아 가며 플라스틱 프로파일에 고정합니다.

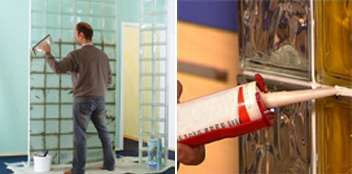

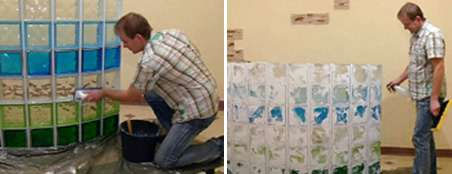

모르타르 조인트 또는 실리콘 마감*을 적용하기 전에 24시간 동안 건조시키십시오. 항상 벽, 바닥, 천장과 접촉하는 조인트를 실리콘으로 봉합하십시오. 마감재를적용하면 블럭 표면을 청소하십시오.
깔끔한 마감 처리를 위해 플라스틱, 목재 또는 금속 프로파일을 붙입니다.
해당 구조는 3주 후에 최대 저항에 도달합니다.
비고: 마감재는 시공 키트에 포함되어 있지 않습니다.
* 모르타르 조인트 마감 벽체와 쎄베스유리블럭에 대한 LGA 인증서

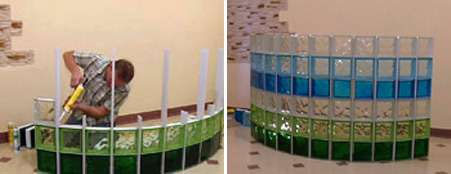

각 퀵테크 키트에는 정사각형 유리블럭으로 얻은 반경이 1.55m이고 직사각형 유리블럭으로 얻은 반경이 0.75M인 곡면 벽용유리블럭(정사각형 또는 직사각형) 10개를 시공하는 데 필요한 재료가 포함되어 있습니다. 퀵테크시스템을 이용해 곡면 벽은 2.50M 높이까지 시공할 수 있습니다.
2×96,5cm 프로파일 – 2x48cm 프로파일 – 10x18cm 프로파일 – 퀵테크 접착제 300ml 튜브 1개

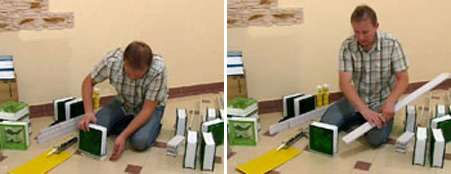

18cm 프로파일을 수평으로 사용하고 각형 분할 프로파일을 수직으로 사용합니다.
바닥과유리블럭 사이에 18cm 프로파일을 배치한 다음 높이가 다른 각형 프로파일을 한 블럭과 다음 블럭
사이에 교대로 배치합니다.
벽 높이와 같도록 각형 프로파일을 자릅니다. 한 블럭과 다음 블럭 사이에 18cm 프로파일을 삽입하여
프로파일의 길이를 계산합니다.
주의: 높이>48cm의 경우 측정 및 절단 후 원하는 높이에 결합하기 하려면 더 짧은 각형 프로파일을 배치한 다음 더 긴 프로파일을 배치합니다. 다음 세로줄에서 순서를 반대로 진행하고 원하는 벽 높이에 따라 더 짧은 프로파일을 자릅니다(두 경우 모두 마지막 블럭의 높이를 기준으로 1cm를 남겨둡니다).
18cm 프로파일을 바닥에 붙인 다음 그 위에 유리블럭을 붙입니다(유리블럭의 깃털로 덮인 벽의 경우 긴 각형 프로파일로 시작한 다음 18cm 프로파일을 바닥에 고정합니다). 그런 다음 각형프로파일을 유리블럭의 측면에 붙입니다. 3-4 단계를 반복하여 가로줄을 완성합니다.
유리블럭을 수평 프로파일과 블럭 양쪽의 수직 프로파일에 붙입니다.

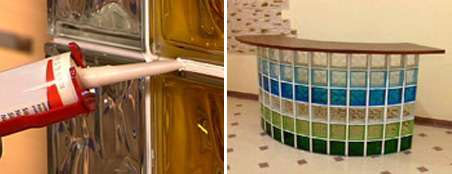

마감재를 적용한 후블럭 표면을 청소합니다.
비고: 마감재는 설치 키트에 포함되어 있지 않습니다.
항상 벽, 바닥, 천장과 접촉하는 조인트를 실리콘으로 봉합합니다. 깔끔한 마감 처리를 위해 플라스틱,
목재 또는 금속 프로파일을 붙입니다. 구조물은 3주 후에 최대 저항에 도달합니다.
비고 : 마감재는 설치 키트에 포함되어 있지 않습니다.
